Trong sản xuất điện tử hiện đại, khoảng cách giữa một bản vẽ đẹp trên màn hình và một bảng mạch hoàn thiện trên dây chuyền SMT là rất lớn. Đối với các doanh nghiệp, việc thiết kế không chuẩn không chỉ gây chậm trễ tiến độ mà còn làm phát sinh chi phí sửa lỗi (rework) không đáng có.
Bài viết này, Meka Việt Nam sẽ hướng dẫn bạn cách tối ưu hóa thiết kế trên phần mềm Altium Designer để đảm bảo quá trình gia công SMT diễn ra trơn tru nhất.
1. Tại sao doanh nghiệp cần tối ưu thiết kế Altium trước khi gia công?
Việc tối ưu hóa ngay từ khâu thiết kế (Design for Manufacturing – DFM) mang lại 3 lợi ích cốt lõi cho doanh nghiệp:
Rút ngắn thời gian sản xuất: Máy SMT có thể nạp dữ liệu và chạy ngay mà không cần chỉnh sửa thủ công.
Giảm tỷ lệ lỗi (Yield rate cao): Tránh các lỗi như lệch linh kiện, “tombstoning” (linh kiện đứng bóng) hay ngắn mạch.
Tối ưu chi phí: Giảm thiểu công đoạn hàn tay bổ sung cho các vị trí máy không thể can thiệp.

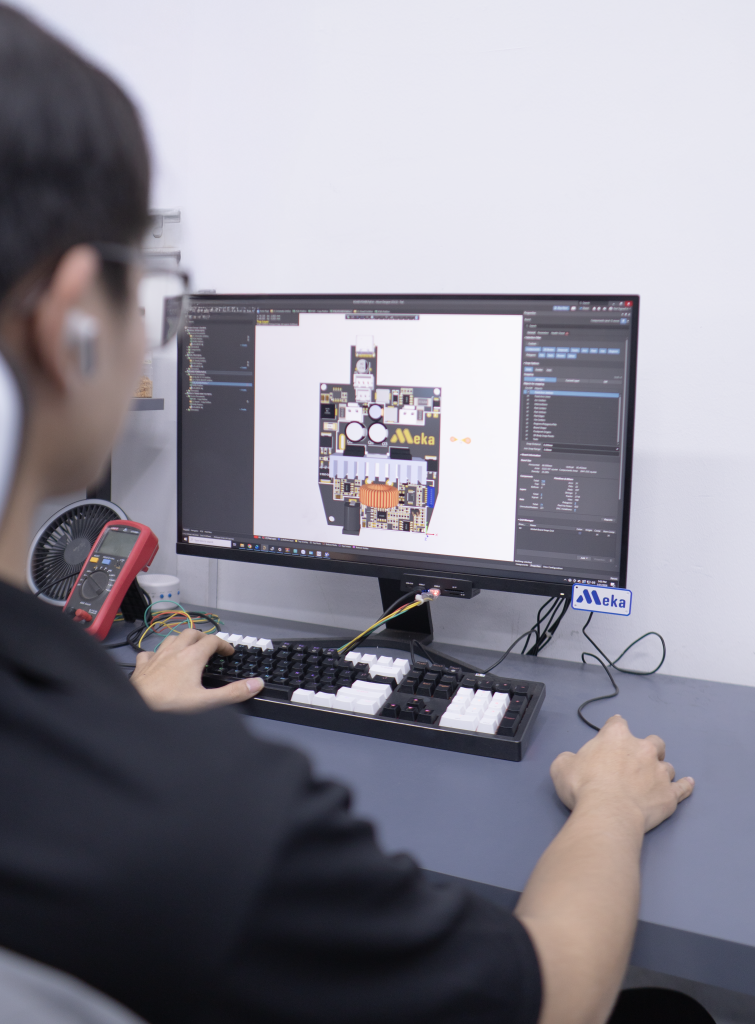

Thiết kế mạch điện tử
2. 5 Quy tắc “vàng” khi thiết kế Altium để gia công SMT chuẩn xác
2.1. Thiết lập điểm chuẩn (Fiducial Marks) đúng chuẩn
Fiducial Marks là “mắt thần” giúp máy SMT xác định vị trí chính xác của bo mạch.
Yêu cầu: Mỗi bo mạch nên có ít nhất 3 điểm Fiducial ở các góc.
Kích thước: Thường là hình tròn, đường kính 1mm, lớp solder mask mở rộng ra khoảng 2-3mm để máy dễ nhận diện.

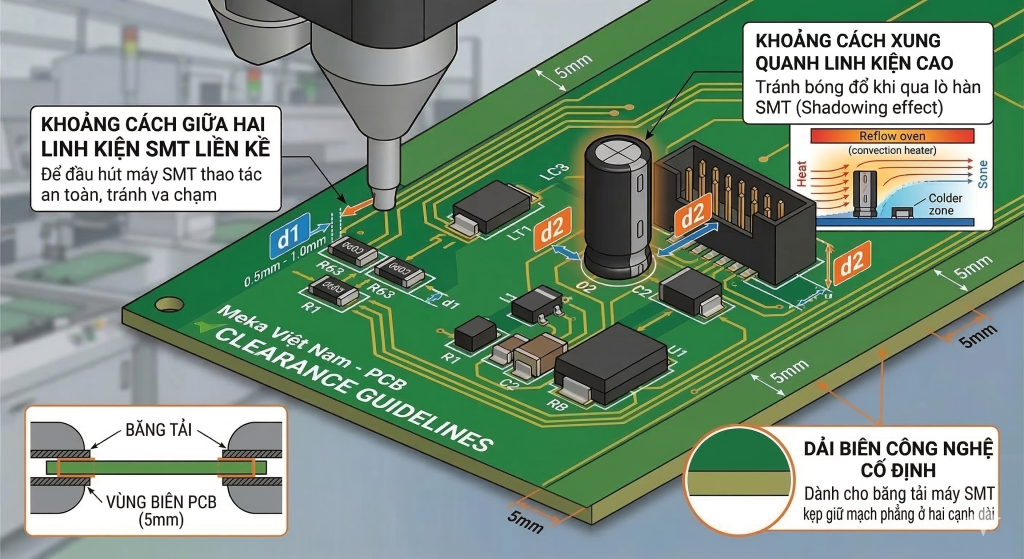

2.2. Khoảng cách linh kiện (Clearance) hợp lý
Đừng quá lạm dụng việc thu nhỏ kích thước mạch mà ép các linh kiện quá sát nhau.
Giữa các linh kiện dán cần có khoảng cách đủ để đầu hút (nozzle) của máy SMT có thể thao tác mà không va chạm vào linh kiện bên cạnh.
Đặc biệt lưu ý khoảng cách xung quanh các linh kiện cao (tụ điện, connector) để không gây bóng đổ khi qua lò hàn.
Sản xuất mạch điện tử
2.3. Quy tắc “Thermal Relief” cho các chân linh kiện
Đối với các linh kiện nối với các mặt phẳng đồng lớn (Power/Ground Plane), nếu không thiết kế thoát nhiệt (Thermal Relief), nhiệt độ sẽ bị tán đi nhanh chóng khi hàn, dẫn đến mối hàn không ngấu hoặc linh kiện bị dựng đứng.
2.4. Panelization (Ghép tấm) thông minh
Để sản xuất hàng loạt nhanh chóng, doanh nghiệp cần ghép nhiều mạch nhỏ trên một tấm lớn (Panel). Trong Altium, bạn nên sử dụng tính năng Embedded Board Array để quản lý Panel.
Lưu ý chừa lề (Break-away tabs) ít nhất 5mm ở hai cạnh dài để băng tải máy SMT có thể kẹp giữ mạch.
2.5. Kiểm tra kỹ Footprint và thư viện linh kiện
Sai sót về Footprint (như chân linh kiện quá nhỏ hoặc quá lớn so với thực tế) là nguyên nhân hàng đầu khiến dự án bị đình trệ. Hãy luôn đối soát với Datasheet của nhà sản xuất trước khi chốt thiết kế.
3. Xuất file dữ liệu chuẩn cho nhà máy gia công SMT
Để Meka Việt Nam có thể triển khai gia công ngay lập tức, bộ hồ sơ thiết kế từ Altium của bạn cần bao gồm:
