Hướng dẫn xuất file Gerber đặt mạch in

Xuất file gerber từ phần mềm thiết kế là một bước cơ bản nhưng vô cùng quan trọng để có thể sản xuất PCB và gia công hàn linh kiện. Vậy file gerber là gì?

File gerber là gì? Tại sao cần xuất file Gerber?

File Gerber là file định dạng vectơ ASCII mở có chứa thông tin về mỗi lớp bo vật lý trong thiết kế PCB. Các đối tượng bo mạch, như đường mạch (trace), via, miếng đệm (pad), mặt nạ hàn và màn lụa, tất cả đều được biểu thị bằng mã flash hoặc mã vẽ và được xác định bằng một chuỗi tọa độ vectơ. Xem thêm….

Xuất file Gerber từ phần mềm thiết kế Altium.

1. Đặt gốc tọa độ file mạch in :

Chọn Edit->Origin -> Set

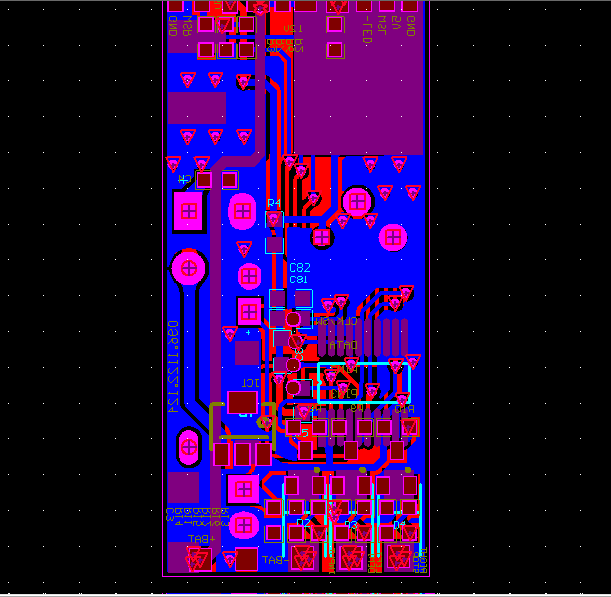

Di chuyển và kích chuột trái vào vị trí cần đặt gốc tọa độ. Gốc tọa độ này nên đặt ở góc dưới cùng bên trái của mạch (như ảnh) để khi xuất file Gerber và kích thước chính xác với bản thiết kế.

2. Xuất file Gerber :

Chọn File->Fabrication Outputs -> Gerber Files

Ở thẻ General chọn đơn vị Inches và Format 2:4

Trong thẻ Layers ,chọn Used On

Trong thẻ advanced chọn Suppress trailing zero và reference to absolute origin.

Sau khi tất cả các thông số được chọn như trong hình. Bấm ‘OK’ file Gerber được sinh ra trong Folder Ouput của Project

.

3. Xuất file Drill – lỗ khoan mạch:

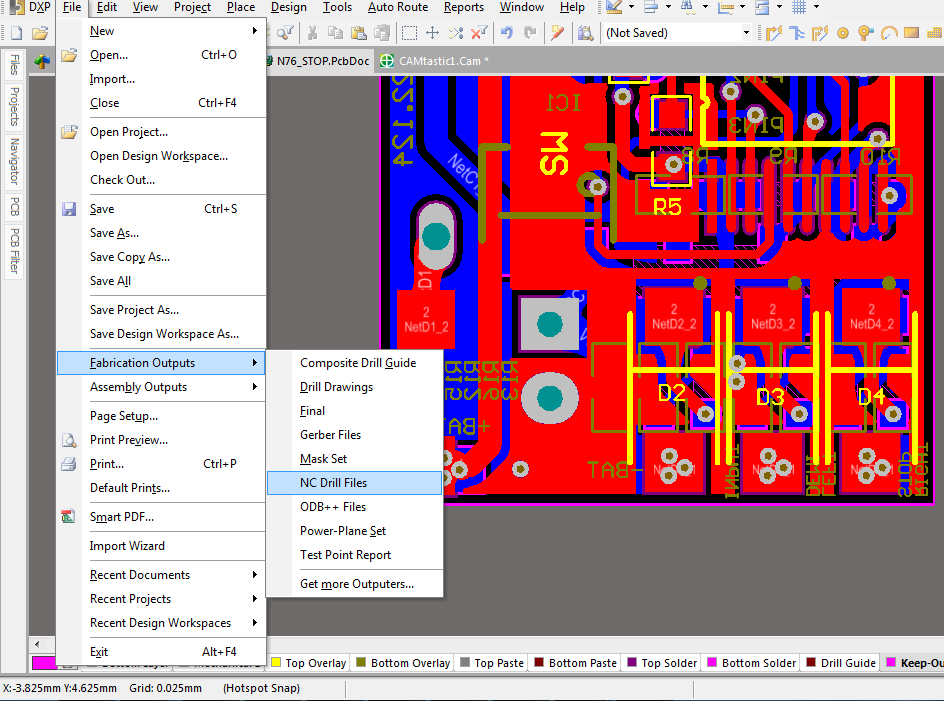

Để xuất file Drill – lỗ khoan . Chọn File -> Fabrication Outputs -> NC Drill Files

Chọn các thông số như hình

Bấm ‘OK’ để xuất file.

Copy toàn bộ file trong folder : Project Outputs for …, kể cả file TXT, lỗ khoan và nén dưới định dạng .Zip để gửi cho nhà sản xuất mạch in và gia công hàn linh kiện

Xuất file Gerber từ phần mềm thiết kế Proteus.

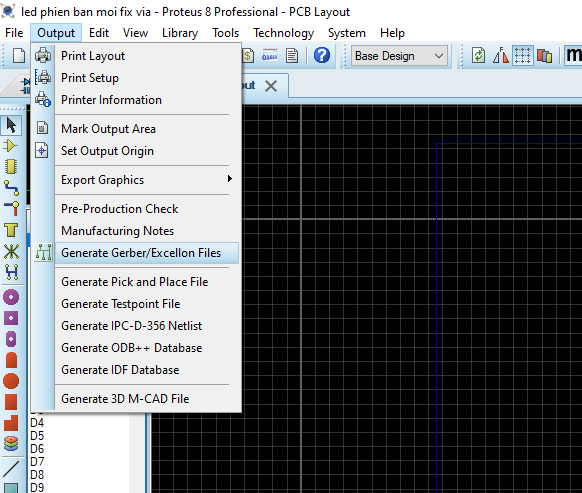

Bước 1: Vào Ouput/ Gerber Excellon Output

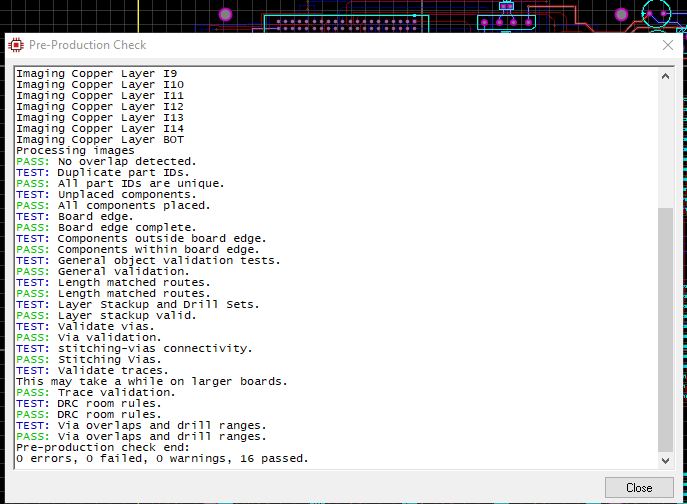

Bước 2: Đợi hộp thoại: “Pre-Producton check end” xong, chọn Close rồi Yes

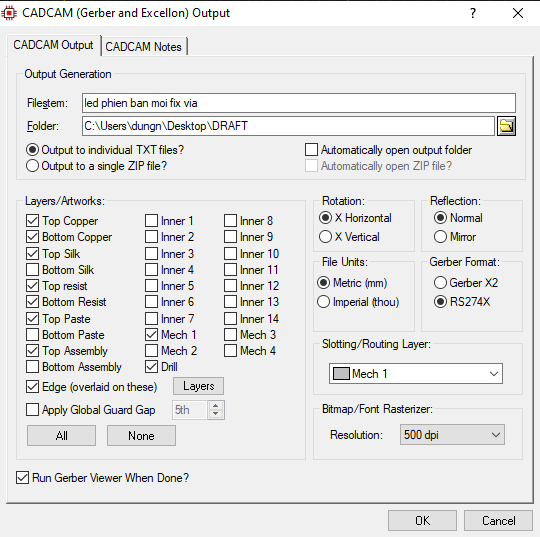

Bước 3: Hộp thoại hiện lên, các bạn chọn layer muốn xuất. Ví dụ như muốn chọn layer Top Copper thì tick như hình dưới.
Trong Revolution để chọn độ phân giải

Sau đó OK.

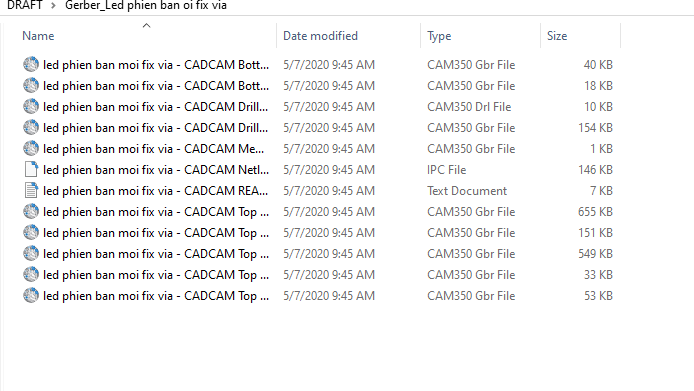

Bây giờ, đã có file gerber của các lớp xuất hiện, đây là file vừa được tạo ra.

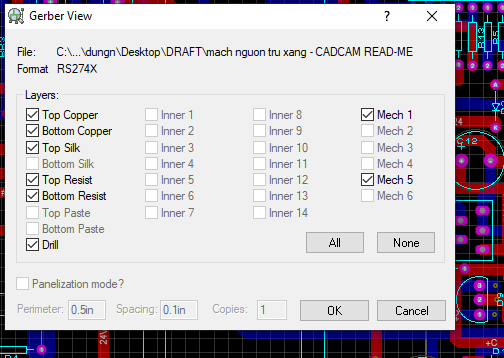

Bước 4: Sau khi tạo xong gerber, hộp thoại Gerber View xuất hiện để kiểm tra lại

Chọn file các file gerber cần xem vừa được tạo ra.

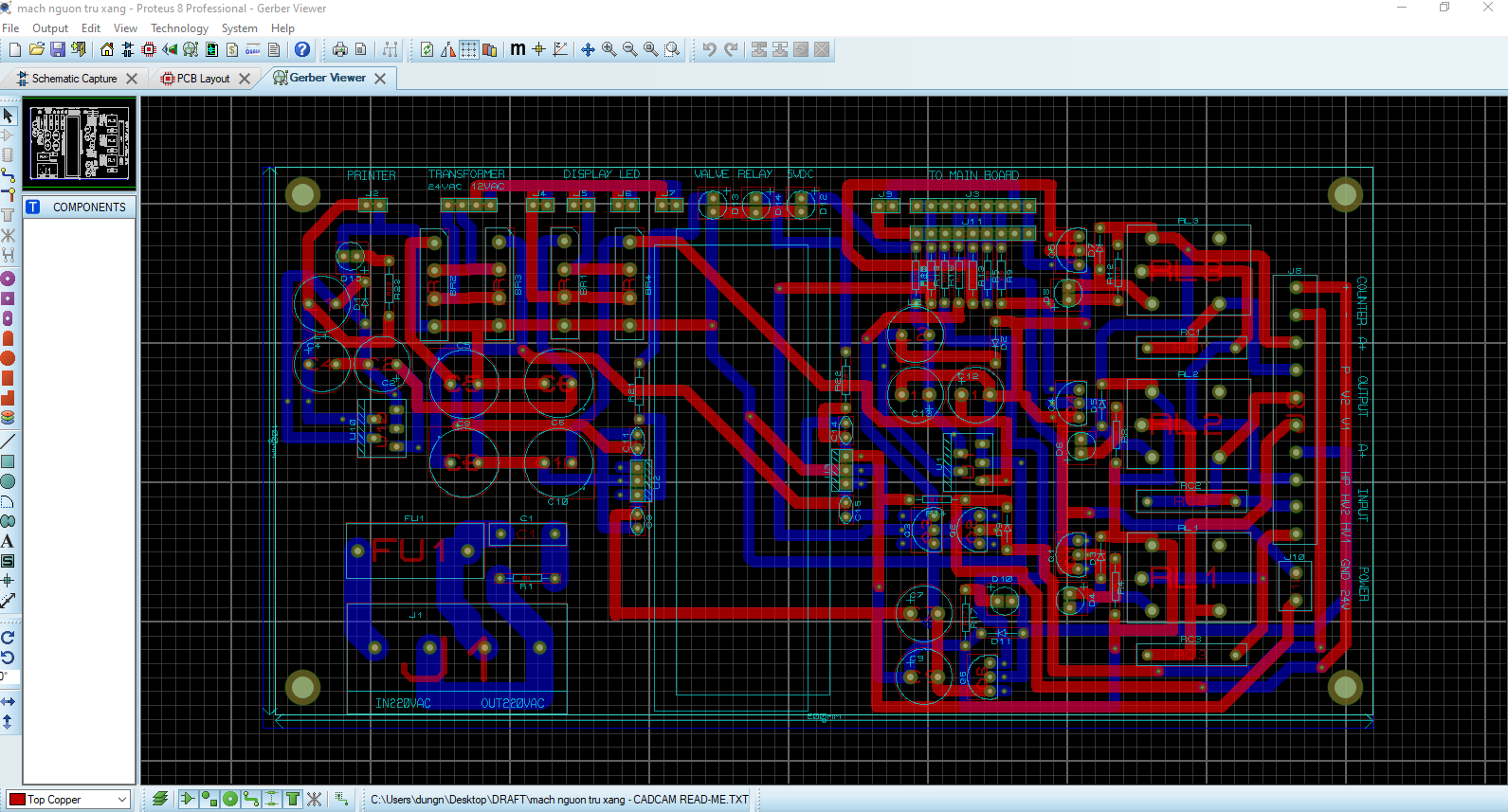

Ta được kết quả như trên, ta có thể gửi đi gia công PCB và gia công hàn linh kiện.

Xuất file Gerber từ phần mềm thiết kế EasyEDA.

Cách tạo tệp Gerber từ EasyEDA
