Trong quy trình gia công PCBA, việc lựa chọn công nghệ lắp ráp đóng vai trò quyết định. Nó ảnh hưởng trực tiếp đến chi phí, kích thước bo mạch và độ bền của sản phẩm. Hai công nghệ phổ biến nhất hiện nay là SMT (Surface Mount Technology) và DIP (Dual In-line Package).
Nhiều doanh nghiệp và kỹ sư thiết kế thường phân vân khi so sánh SMT và DIP. Công nghệ nào tối ưu hơn cho dự án của bạn? Hãy cùng Meka Việt Nam phân tích chi tiết qua bài viết dưới đây.
1. Định nghĩa nhanh về công nghệ SMT và DIP
Công nghệ SMT là gì?
SMT là công nghệ dán linh kiện trực tiếp lên bề mặt bo mạch in (PCB). Các linh kiện dán (SMD) có kích thước rất nhỏ. Quá trình này được thực hiện hoàn toàn bằng máy gắp tự động tốc độ cao.
Công nghệ DIP là gì?
DIP (hay còn gọi là công nghệ xuyên lỗ – Thru-hole) là phương pháp lắp ráp truyền thống. Chân của linh kiện sẽ được cắm xuyên qua các lỗ khoan trên mạch PCB. Sau đó, các chân này được cố định bằng phương pháp hàn sóng hoặc hàn tay.
2. Bảng so sánh SMT và DIP theo 10 tiêu chí cốt lõi
Để có cái nhìn trực quan nhất về SMT hay DIP, bạn có thể tham khảo bảng đối chiếu chi tiết dưới đây:
| Tiêu chí đối chiếu | Công nghệ dán SMT | Công nghệ xuyên lỗ DIP |
| Kích thước linh kiện | Siêu nhỏ, tiết kiệm diện tích tối đa. | Lớn, cồng kềnh hơn. |
| Mật độ bo mạch | Rất cao, dán được cả hai mặt PCB. | Thấp, giới hạn không gian thiết kế. |
| Tốc độ sản xuất | Cực nhanh nhờ máy dán tự động. | Chậm hơn do phụ thuộc vào nhân công. |
| Khả năng tự động hóa | Gần như 100% bằng dây chuyền máy. | Phải cắm linh kiện thủ công bằng tay. |
| Độ bền cơ học | Kém hơn dưới tác động của lực kéo. | Rất cao, chịu lực và va đập tốt. |
| Khả năng sửa chữa (Rework) | Khó khăn, cần máy khò nhiệt chuyên dụng. | Dễ dàng thay thế bằng mỏ hàn tay. |
| Khả năng chịu dòng điện | Thấp, phù hợp mạch tín hiệu, điều khiển. | Cao, chịu được điện áp và dòng lớn. |
| Chi phí thiết lập ban đầu | Cao (phí lập trình máy, làm Stencil). | Thấp, không tốn nhiều chi phí set-up. |
| Trọng lượng thành phẩm | Siêu nhẹ, tối ưu cho thiết bị di động. | Nặng hơn do linh kiện có khối lượng lớn. |
| Kiểm tra chất lượng | Bắt buộc dùng máy soi AOI tự động. | Có thể kiểm tra bằng mắt thường. |
3. Chi phí thực tế: So sánh giá gia công SMT vs DIP
Bài toán chi phí luôn là mối quan tâm hàng đầu của phòng thu mua B2B. Mức giá gia công của hai công nghệ này có sự chênh lệch rõ rệt dựa trên số lượng đơn hàng:
Đối với đơn hàng số lượng ít (Mẫu thử – Prototype)
Công nghệ DIP thường có chi phí rẻ hơn ở giai đoạn làm mẫu thử. Lý do là DIP không đòi hỏi chi phí làm mặt nạ hàn (Stencil) hay lập trình máy phức tạp. Ngược lại, SMT sẽ chịu thêm chi phí cố định (Setup fee) khá cao cho mỗi lần lên dây chuyền.
Đối với sản xuất hàng loạt quy mô lớn
Lúc này, SMT chiếm ưu thế tuyệt đối về kinh tế. Máy dán chip tự động có thể chạy liên tục với sản lượng hàng chục nghìn linh kiện mỗi giờ. Tốc độ này giúp giảm thiểu tối đa chi phí nhân công trên mỗi mạch. Ngược lại, chi phí nhân công cắm mạch DIP sẽ tăng tuyến tính theo số lượng sản phẩm.
4. Ví dụ thực tế: Sản phẩm nào dùng SMT, sản phẩm nào cần DIP?
Sự khác nhau SMT và DIP quy định ứng dụng thực tế của chúng trên thị trường thiết bị điện tử.
Các sản phẩm ưu tiên công nghệ SMT:
- Các loại điện thoại thông minh, máy tính bảng, đồng hồ thông minh.
- Mạch điện tử cho thiết bị IoT, cảm biến không dây kích thước nhỏ.
- Bản mạch RAM máy tính, card đồ họa, vi xử lý trung tâm.
- Các module nhà thông minh (Smart Home) cao cấp.
Các sản phẩm bắt buộc phải dùng công nghệ DIP:
- Bộ nguồn công suất lớn, biến tần, ổn áp dân dụng và công nghiệp.
- Thiết bị âm thanh như Amply, loa kéo (những nơi dùng tụ nguồn và cuộn cảm lớn).
- Bo mạch điều khiển trong môi trường công nghiệp có độ rung lắc mạnh.
- Các cổng kết nối ngoại vi cần cắm rút nhiều lần như cổng VGA, HDMI, giắc nguồn.

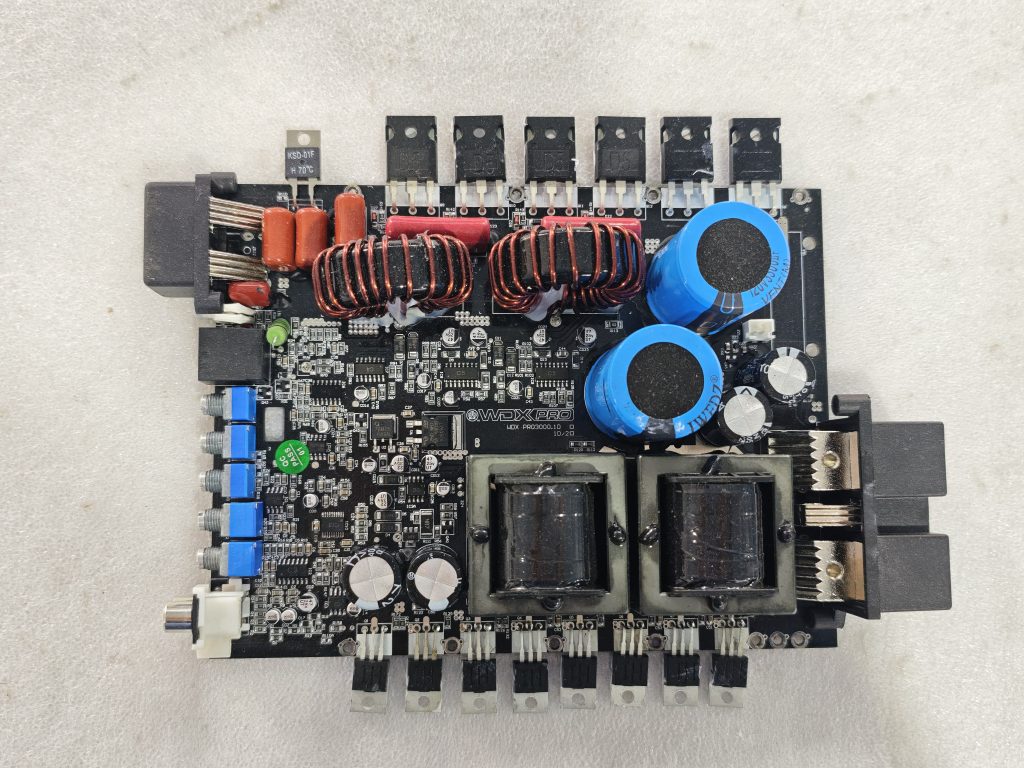

5. Xu hướng 2026: Kết hợp SMT + DIP (Mixed Technology)
Trong thực tế sản xuất năm 2026, rất hiếm sản phẩm nào chỉ sử dụng đơn độc một công nghệ. Xu hướng phổ biến nhất hiện nay là Công nghệ hỗn hợp (Mixed Technology).
Doanh nghiệp sẽ tận dụng ưu điểm của cả hai bên trên cùng một tấm mạch in:
- Mặt trên (Top layer): Dùng máy SMT dán các linh kiện IC, vi điều khiển, điện trở chip để xử lý tín hiệu nhanh.
- Mặt dưới hoặc giắc cắm: Dùng công nghệ DIP cho các linh kiện chịu lực như cọc nguồn, rơ-le, giắc cắm để đảm bảo độ bền cơ học.
6. Flowchart tư vấn nhanh: Bạn nên chọn SMT hay DIP?
Để giúp quý khách hàng dễ dàng đưa ra quyết định, kỹ sư Meka đã thiết lập sơ đồ tư duy nhanh sau:
Sản phẩm của bạn có yêu cầu kích thước siêu nhỏ không?
├──> CÓ: Chọn ngay công nghệ SMT 100%.
└──> KHÔNG: Xem xét tiếp câu hỏi dưới.
Mạch của bạn có linh kiện công suất lớn hoặc giắc cắm rút không?
├──> CÓ: Sử dụng công nghệ hỗn hợp (Mixed SMT + DIP).
└──> KHÔNG: Ưu tiên SMT để tối ưu chi phí khi sản xuất hàng loạt.
7. Meka Việt Nam — Nhà cung cấp dịch vụ gia công PCBA toàn diện tại Hà Nội
Cho dù sản phẩm của bạn yêu cầu dán SMT phức tạp hay hàn cắm DIP truyền thống, Meka Việt Nam luôn sẵn sàng đáp ứng. Với diện tích nhà xưởng hơn 600m² đạt chuẩn chống tĩnh điện ESD, chúng tôi sở hữu năng lực sản xuất vượt trội:
- Dây chuyền SMT tự động sử dụng hệ thống máy Jaguar M6 hiện đại.
- Phân xưởng DIP được vận hành bởi đội ngũ kỹ thuật viên hơn 30 người giàu kinh nghiệm.
- Hệ thống máy soi quang học tự động AOI đảm bảo tỷ lệ lỗi xấp xỉ bằng 0.
- Cam kết hỗ trợ doanh nghiệp tối ưu hóa bảng BOM vật tư giúp tiết kiệm 15-20% chi phí.
Chưa chắc nên chọn SMT hay DIP? Gửi file thiết kế để được tư vấn miễn phí →
