7 Lỗi Gia Công SMT Thường Gặp & Cách Meka Việt Nam Kiểm Soát Chất Lượng Triệt Để

Trong ngành sản xuất điện tử, một lỗi nhỏ trên dây chuyền SMT cũng có thể dẫn đến việc hủy bỏ hàng loạt bo mạch, gây thiệt hại lớn về chi phí và tiến độ của doanh nghiệp. Hiểu rõ các lỗi thường gặp không chỉ giúp tối ưu thiết kế mà còn là cơ sở để chọn lựa đối tác gia công uy tín.

Dưới đây là 7 lỗi phổ biến nhất trong gia công SMT và cách Meka Việt Nam loại bỏ chúng khỏi sản phẩm của bạn.

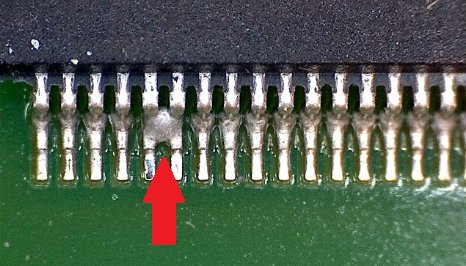

1. Lỗi Bắc Cầu Thiếc (Solder Bridging)

Đây là hiện tượng thiếc hàn kết nối giữa hai chân linh kiện gần nhau, gây ra hiện tượng ngắn mạch (chập mạch).

• Nguyên nhân: Do thiết kế stencil quá dày, độ nhớt kem hàn không đạt hoặc đặt linh kiện bị lệch.
• Giải pháp tại Meka: Chúng tôi sử dụng máy cắt Stencil Laser độ chính xác cao và kiểm tra kỹ lớp Paste Mask trước khi chạy máy. Nếu phát hiện lỗi, hệ thống sẽ dừng lại để vệ sinh và điều chỉnh ngay lập tức.

2. Lỗi Linh Kiện Đứng Bóng (Tombstoning)

Linh kiện (thường là tụ dán hoặc điện trở nhỏ) bị dựng đứng một đầu trong quá trình qua lò hàn Reflow.

• Nguyên nhân: Do sự mất cân bằng nhiệt giữa hai đầu linh kiện hoặc độ bám dính kem hàn không đều.
• Giải pháp tại Meka: Đội ngũ kỹ thuật của Meka sẽ tư vấn khách hàng tối ưu lại Thermal Relief trong thiết kế Altium để cân bằng nhiệt. Đồng thời, biểu đồ nhiệt (Thermal Profile) của lò hàn được setup riêng cho từng loại PCB.

3. Lỗi Bi Thiếc (Solder Balling)

Những hạt thiếc nhỏ li ti bắn ra xung quanh mối hàn, dễ gây chập mạch ngầm sau một thời gian sử dụng.

• Nguyên nhân: Kem hàn bị ẩm hoặc tốc độ gia nhiệt trong lò Reflow quá nhanh.
• Giải pháp tại Meka: Kem hàn tại Meka luôn được bảo quản trong tủ lạnh chuyên dụng và được “rã đông” đúng quy trình trước khi sử dụng. Chúng tôi chỉ sử dụng các dòng kem hàn từ các thương hiệu uy tín để đảm bảo độ ổn định.

4. Lỗi Lệch Linh Kiện (Misalignment)

Linh kiện không nằm đúng vị trí pad đồng, làm giảm diện tích tiếp xúc điện hoặc gây hở mạch.

• Nguyên nhân: Máy Pick & Place bị sai lệch tọa độ hoặc linh kiện bị rung động trên băng tải.
• Giải pháp tại Meka: Hệ thống máy SMT tại Meka được bảo trì, cân chỉnh định kỳ. Đặc biệt, việc sử dụng các điểm chuẩn (Fiducial Marks) thông minh giúp máy nhận diện tọa độ với sai số gần như bằng không.

5. Lỗi Thiếu Thiếc (Insufficient Solder)

Mối hàn quá mỏng, không đủ độ bền cơ học, dễ bị bong tróc sau khi lắp ráp vào vỏ hộp.

• Nguyên nhân: Stencil bị tắc nghẽn hoặc áp lực dao gạt thiếc không đều.
• Giải pháp tại Meka: Chúng tôi áp dụng quy trình vệ sinh Stencil tự động sau mỗi chu kỳ in.

6. Lỗi Hở Mạch (Solder Open)

Chân linh kiện và Pad đồng không kết nối được với nhau dù có thiếc hàn.

• Nguyên nhân: Do Pad đồng bị oxy hóa hoặc chân linh kiện bị cong vênh.
• Giải pháp tại Meka: Meka thực hiện quy trình kiểm tra đầu vào (IQC) cực kỳ nghiêm ngặt. Linh kiện và PCB có dấu hiệu oxy hóa sẽ bị loại bỏ ngay từ khâu tiếp nhận.

7. Lỗi Ngoại Quan & Silkscreen

Lỗi này tuy không ảnh hưởng đến mạch điện ngay lập tức nhưng làm giảm giá trị thẩm mỹ và gây khó khăn cho việc bảo hành.

• Giải pháp tại Meka: Tất cả bo mạch sau khi qua lò hàn đều được kiểm tra qua máy AOI (Automated Optical Inspection). Máy sẽ so sánh hình ảnh thực tế với bản vẽ chuẩn để phát hiện những lỗi nhỏ nhất mà mắt thường không thấy được.

Meka Việt Nam – Cam Kết Tỷ Lệ Lỗi Thấp Nhất Cho Doanh Nghiệp

Tại Meka, chúng tôi hiểu rằng mỗi bo mạch lỗi là một sự lãng phí tài nguyên của khách hàng. Với phương châm “Chất lượng tạo nên uy tín”, chúng tôi không ngừng cải tiến quy trình:

1. Sử dụng máy kiểm tra kem hàn (SPI) và kiểm tra quang học (AOI).
2. Đội ngũ kỹ sư tư vấn thiết kế miễn phí để hạn chế lỗi ngay từ bản vẽ.
3. Bảo hành và hỗ trợ kỹ thuật tận tâm cho mọi đơn hàng.

Bạn đang tìm kiếm một đối tác gia công mạch điện tử tại Hà Nội có quy trình kiểm soát chất lượng chặt chẽ? Hãy liên hệ ngay với chúng tôi!
