Hướng dẫn đặt gia công hàn linh kiện điện tử

Công ty Meka Việt Nam là đơn vị chuyên cung cấp dịch vụ hàn linh kiện điện tử, hàn linh kiện dán SMT, linh kiện cắm DIP. Để dễ dang hơn trong việc đặt hàng, chúng tôi sẽ hướng dẫn bạn các bước đặt gia công hàn linh kiện tại websize của Meka:

Link đặt gia công hàn linh kiện điện tử: https://meka.vn/gia-cong-han-lap/

Xuất file dữ liệu:

Để có thể hàn linh kiện cho bạn chúng tôi cần các file dữ liệu: file gerber, file BOM và file Pick & Place.

VD: xuất các file dữ liệu từ phần mềm thiết kế altium

Xuất file Gerber từ phần mềm thiết kế Altium.

  1. Đặt gốc tọa độ file mạch in :

                                    Xuất file Gerber
                                    Xuất file Gerber

Chọn Edit->Origin -> Set

                                                                                       Xuất file Gerber
                                                                                       Xuất file Gerber

Di chuyển và kích chuột trái vào vị trí cần đặt gốc tọa độ. Gốc tọa độ này nên đặt ở góc dưới cùng bên trái của mạch (như ảnh) để khi xuất file Gerber và kích thước chính xác với bản thiết kế.

2. Xuất file Gerber :

                                                Xuất file Gerber
                                                Xuất file Gerber

Chọn File->Fabrication Outputs -> Gerber Files

                                                                   Cấu hình xuất file Gerber
                                                                   Cấu hình xuất file Gerber

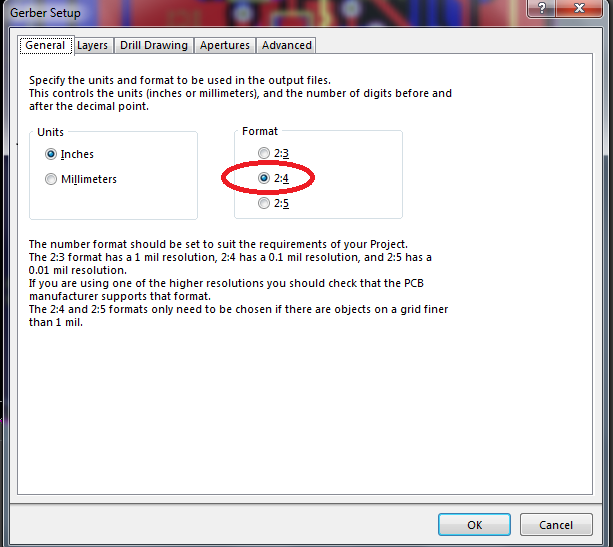

Ở thẻ General chọn đơn vị Inches và Format 2:4



                                                                                      Cấu hình xuất file Gerber
                                                                                      Cấu hình xuất file Gerber

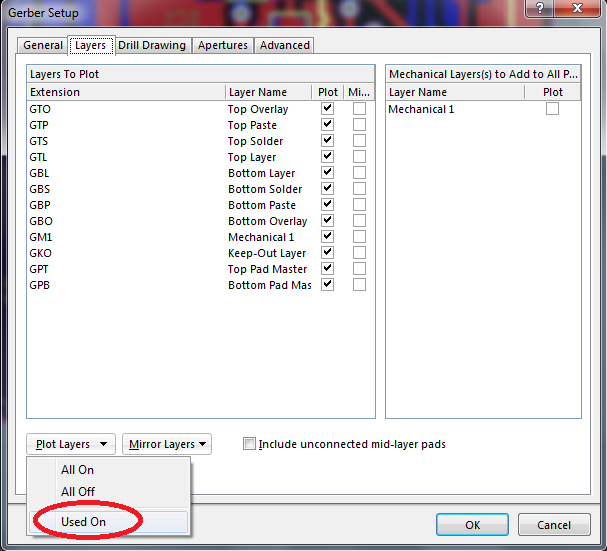

Trong thẻ Layers ,chọn Used On



                                                                                          Cấu hình xuất file Gerber
                                                                                          Cấu hình xuất file Gerber

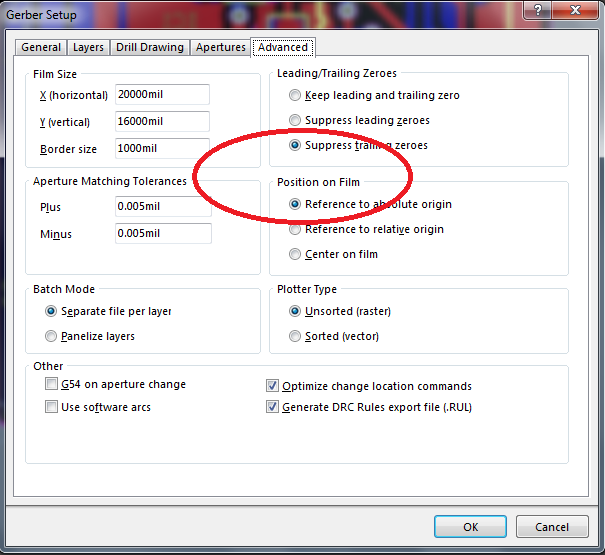

Trong thẻ advanced chọn Suppress trailing zero và reference to absolute origin.

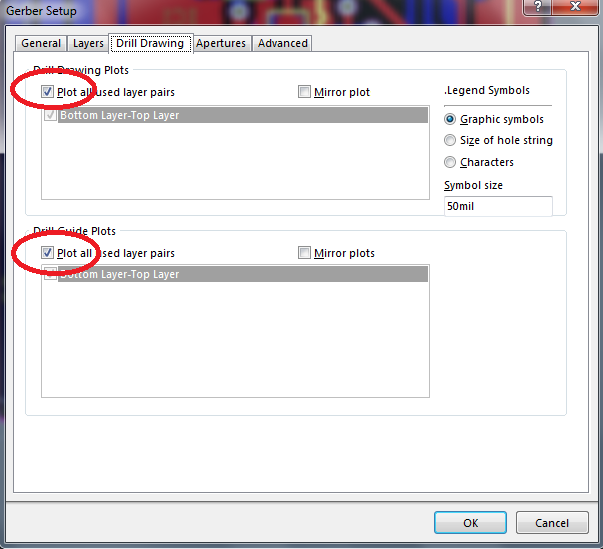

                                                                                      Cấu hình xuất file Gerber
                                                                                      Cấu hình xuất file Gerber

Sau khi tất cả các thông số được chọn như trong hình. Bấm ‘OK’ file Gerber được sinh ra trong Folder Ouput của Project

Ảnh sau khi xuất file Gerber
Ảnh sau khi xuất file Gerber

3. Xuất file Drill – lỗ khoan mạch:

Xuất file Drill khi xuất file Gerber
Xuất file Drill khi xuất file Gerber

Để xuất file Drill – lỗ khoan . Chọn File -> Fabrication Outputs -> NC Drill Files

                                                                                                      Cấu hình xuất file Drill khi xuất file Gerber
                                                                                                      Cấu hình xuất file Drill khi xuất file Gerber

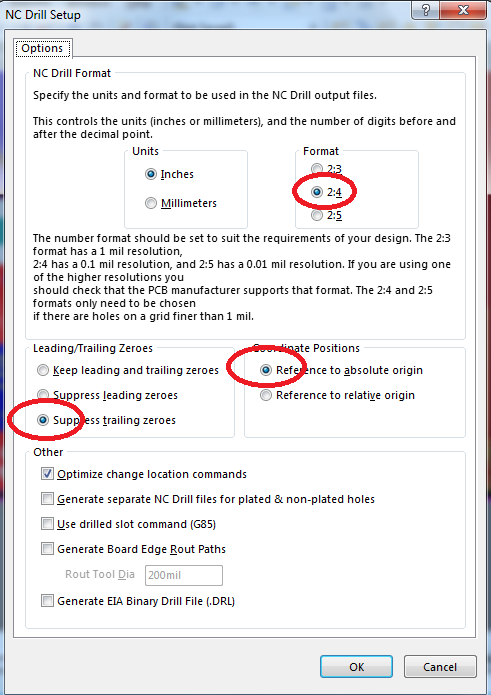

Chọn các thông số như hình

Cấu hình xuất file Drill khi xuất file Gerber

Cấu hình xuất file Drill khi xuất file Gerber

Bấm ‘OK’ để xuất file.

Copy toàn bộ file trong folder : Project Outputs for …, kể cả file TXT, lỗ khoan và nén dưới định dạng .Zip

Xuất file BOM (Bill of Materials):

Bill of Materials (BOM) là một danh sách các thành phần, phụ kiện và vật liệu cần thiết để sản xuất một sản phẩm hoặc lắp ráp một hệ thống. BOM cung cấp thông tin về số lượng, tên gọi, mã sản phẩm, đơn vị đo lường, giá cả và các thông tin khác liên quan đến từng thành phần của sản phẩm hoặc hệ thống đó.

BOM thường được sử dụng trong các ngành công nghiệp sản xuất, như ô tô, điện tử, máy móc, đồ gia dụng, hoặc các lĩnh vực liên quan đến xây dựng, thiết kế và sản xuất các sản phẩm phức tạp. BOM là một công cụ quan trọng giúp các kỹ sư, nhân viên kỹ thuật và nhân viên quản lý theo dõi các thành phần và vật liệu cần thiết để sản xuất sản phẩm hoặc hệ thống, đồng thời cung cấp thông tin về chi phí và thời gian sản xuất của sản phẩm hoặc hệ thống đó.

Xuất file BOM để đặt gia công hàn linh kiện
Xuất file BOM để đặt gia công hàn linh kiện

Chọn Reports -> Bill of Materials -> 1 cửa sổ mới sẽ hiện ra

Xuất file BOM để đặt gia công hàn linh kiện
Xuất file BOM để đặt gia công hàn linh kiện

Bạn kiểm tra các thông tin cần xuất như: Comment, Description, Designator, Footprint, LibRef, Quantity. Sau đó chọn Export và chọn đến thư mục lưu trữ.

Xuất file Pick & Place:

“Pick & Place” là thuật ngữ được sử dụng trong ngành công nghiệp để chỉ quá trình tự động hoá trong đó một hệ thống máy móc sẽ nhận diện, chọn lựa và chuyển đổi vị trí các đối tượng từ một vị trí đến vị trí khác thông qua các tay robot và hệ thống cảm biến. Thường được sử dụng trong sản xuất công nghiệp để thực hiện các tác vụ lặp lại như đóng gói sản phẩm, lắp ráp linh kiện hoặc sản xuất hàng loạt. Các ứng dụng Pick & Place thường được sử dụng để tăng năng suất, giảm chi phí và cải thiện chất lượng sản phẩm.

Xuất file pick and place để đặt gia công hàn linh kiện
Xuất file pick and place để đặt gia công hàn linh kiện

Chọn Assembly Outputs -> Generates pick and place files -> 1 cửa sổ mới sẽ hiện lên

Xuất file pick and place để đặt gia công hàn linh kiện
Xuất file pick and place để đặt gia công hàn linh kiện

Chọn đơn vị Metric (mm), bạn có thể chọn 1 trong 2 kiểu file xuất ra theo dạng CSV hoặc Text đều được. Sau đó nhấn ok, file pick and place sẽ được xuất ra thư mục bạn chưa file thiết kế.

Gửi yêu cầu:

Sau khi xuất được hết các file cần thiết, bạn hay gom các file này vào 1 thư mục rồi nén thư mục đó lại. Truy cập vào trang web Meka.vn hoặc bạn có thể click vào đây để đến thẳng trang đặt hàng.

Giao diện đặt gia công hàn linh kiện
Giao diện đặt gia công hàn linh kiện

Chọn ” chọn tệp” -> chọn file nén chứa các file xuất ở bên trên rồi nhấn ok.

Bạn cần điền đầy đủ thông tin vào các ô phí bên dưới và yêu cầu thêm vào ô chú thích.

Sau đó nhấn vào gửi yêu cầu. Thông tin sẽ được gửi đến Meka, chúng tôi sẽ kiểm tra và liên hệ với bạn sớm nhất có thể.
